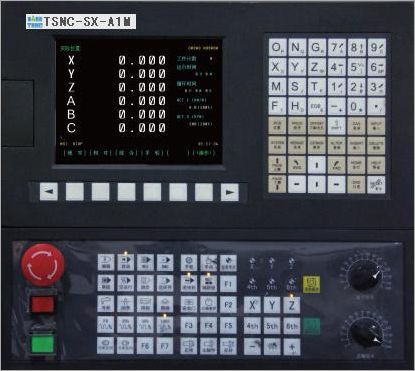

TSNC-SX-A1M系列产品是适用于铣床和加工中心控制的全功能型数控系统，可配套全数字交流伺服驱动单元或细分三相步进驱动单元，具有强大的柔性化参数配置，在实现高精高效伺服控制与高速PLC控制的同时，采用标准的数控指令体系与数据通讯接口，易于在机编程和实现CAD/CAM/CNC一体化。
功能介绍
- 程序段预读、微线段连续加工、S形加减速控制，高效满足复杂模具零件加工需求；
- 采用反向间隙补偿、多维螺距补偿、刀具磨损补偿机制，有效弥补机械本体精度缺陷；
- 开放式PLC，配备专用PLC编辑软件，支持梯形图在线调试、I0状态实时监测、报警信息中文提示；
- 国际标准G代码，完整的固定循环、多重循环、宏程序、子程序功能，提高用户手动编程速度；
- 齐全的刀具补偿功能，刀补C功能，支持长度和半径的几何、磨损补偿；
- 六轴组态运动控制模式，可定制用于六轴联动内的加工中心等数控装备；
- 高集成度的整机结构，军用级的生产工艺要求，成就强抗扰性、高稳定性产品。
- 强大的网络功能，方便传输加工程序与升级系统，支持U盘程序管理、系统升级；
- 可选配系统仿真软件，方便教学应用。
基本参数
|
具体型号
|
数控铣床、加工中心数控系统：TDNC-SX-A1M（3-6轴）
|
|
联动控制轴
|
三轴三联动（X、Y、Z）到六轴六联动（X、Y、Z、A、B、C）
|
|
显示器
|
8英寸高亮彩色液晶显示屏800×600分辨率
|
|
单位设定
|
最小移动单位：0.0001mm；最小设定单位：0.0001mm
|
|
快速进给速度
|
60m/min（与驱动单元、机床相关）
|
|
插补功能
|
直线、圆弧、多项式、NURBS插补、公英制转换
极坐标插补、坐标系旋转、比例缩放、单/多头螺纹
固定循环、多重循环、电子齿轮
|
|
精度补偿功能
|
反向间隙补偿、多维螺距补偿（每轴最多1024个补偿点）
刀具磨损补偿
|
|
程序存储
|
程序存储容量：512MB；最大文件数目：9999
| |
